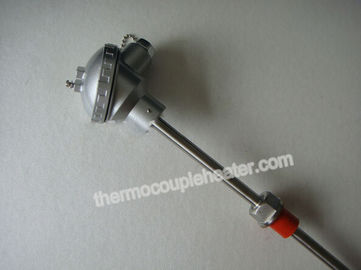

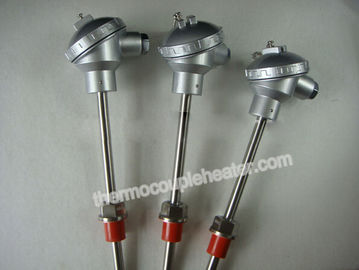

Elektrische Art der Edelstahl-hohen Temperatur des Thermoelement-K mit Prozessverbindung
Beschreibung:
1) Ein Thermoelement ist ein Sensor, der benutzt wird, um Temperatur zu messen. Thermoelemente bestehen aus den Zweidrahtbeinen, die von den verschiedenen Metallen hergestellt werden. Die Drahtbeine werden zusammen bei einem Ende geschweißt und schaffen eine Kreuzung. Diese Kreuzung ist, wo die Temperatur gemessen wird. Wenn die Kreuzung eine Änderung in der Temperatur erfährt, wird eine Spannung geschaffen. Die Spannung kann unter Verwendung der Thermoelementbezugstabellen dann interpretiert werden, um die Temperatur zu berechnen.
2) wird das einfachste Thermoelement unter Verwendung einer bloßen Drahtkonfiguration hergestellt, ist das zwei thermoelements, die bei einem Ende verbunden werden und direkt der Atmosphäre der Betriebsumgebung ausgesetzt sind. Die Betriebsumgebung kann eine Oxydierung, eine Verringerung oder eine träge Atmosphäre sein und begrenzt auf dem Gebrauch der thermoelements in etwas Atmosphären kann wegen des Mangels an Kompatibilität zwischen den Materialien existieren, welche die thermoelements von und die Gase gemacht werden. Zum Beispiel können W/W-Re Thermoelemente nicht in Oxydierungsatmosphäre benutzt werden, weil, über 600°C, Wolfram leicht mit Sauerstoff reagiert, flüchtige Oxide produzierend: die thermoelements können schnell beschädigt werden und ausfallen.
Spezifikation:
1.length 200/500/800/1000mm
Sonde 2.ungrounded,
3.type pt100,
4.sheath 304 SS
5.sheath Durchmesser 6mm
Verbindungsmittel 6.No
1.Type: LÄRM PT100 Standardklasse A und B
2.Head: Wasserbeweis und explosionssicheres
3.Material: Kopf - Gussaluminium /Sheath: SS304, SS316,1Cr18Ni9Ti
dimaeter 4.Sheath: φ5.0mm, 12,16,20 kann besonders anfertigen
Art 5.Connection: 1/2BSP, 1/2NPT, G1/2, G3/4,1/2 und so weiter
| Thermoelement-Kategorie |
Produkt
Modell
|
Teilstrich |
Thermometrisch
Bereich
|
Spezifikation |
Thermische Antwort
Zeit T (S)
|
|
Durchmesser
(Millimeter)
|
Schutz-Rohr-Material |
| Einzelner Pint Rh30-Pt Rh6 |
JYB-120-T |
B |
0~1800 |
Φ16 |
Korund-Material |
<150> |
| JYB-121-T |
Φ25 |
<360> |
| Doppelte Pint-relative Feuchtigkeit 30-Pt Rh6 |
JYB-120-T |
Φ16 |
<150> |
| JYB-121-T |
Φ25 |
<360> |
| einzelne Pint-relative Feuchtigkeit 10-Pt |
JYS-120-T |
S |
0~1600 |
Φ16 |
Hoch-Tonerde-Material |
<150> |
| JYS-121-T |
Φ25 |
<360> |
| Doppelter Pint Rh10-Pt |
JYS-120-T |
Φ16 |
<150> |
| JYS-121-T |
Φ25 |
<360> |
| Einzelnes Ni-Cr-Ni-Si |
JYK-122-T |
K |
0~1100 |
Φ16 |
Hoch-Tonerde-Material |
<240> |
| JYK-123-T |
0~1200 |
Φ20 |
| Doppeltes Ni-Cr-Ni-Si |
JYK-121-T |
0~1100 |
| Einzelner Pint Rh30-Pt Rh6 |
JYB-130-T |
B |
0~1800 |
Φ16 |
Korund-Material |
<150> |
| JYB-131-T |
Φ25 |
<360> |
| Doppelter Pint Rh30-Pt Rh6 |
JYB-130-T |
Φ16 |
<150> |
| JYB-130-T |
Φ25 |
<360> |
| Einzelne Pint-relative Feuchtigkeit 10-Pt |
JYS-130-T |
S |
0~1600 |
Φ16 |
Hoch-Tonerde-Material |
<150> |
| JYS-131-T |
Φ25 |
<360> |
| Doppelte Pint-relative Feuchtigkeit 10-Pt |
JYS-130-T |
Φ16 |
<150> |
| JYS-131-T |
Φ25 |
<360> |
| Einzelnes Ni-Cr-Ni-Si |
JYK-133-T |
K |
0~1200 |
Φ20 |
Hoch-Tonerde-Material |
<240> |
| Doppeltes Ni-Cr-Ni-Si |
JYK-133-T |
0~1100 |
Anwendung:
Als Sensor für die Temperatur, die misst und vorgeschrieben, wird Industriellzweckthermoelement normalerweise mit Anzeigenmeter und anderen Metern angeschlossen, um Temperatur der Flüssigkeit, des Dampfes, des Gases und der festen Oberfläche direkt zu messen, die von 40°C zu 1700°C. reichen.
A., weit verbreitet in der Wissenschaft und in der Industrie
B., Temperaturmessung für Brennöfen
C., Gasturbine-Auspuff-Anwendung
D., verwendet für Dieselmotoren und andere industrielle Prozesse
