Sonden metrischen Rohr und Draht universelle FTE Pt100
Produkt-Beschreibung:
Widerstandtemperaturdetektoren (FTE) fragen genau Temperatur mit einem ausgezeichneten Grad an Wiederholbarkeit und Austauschbarkeit von Elementen ab. Das FTE wird aus bestimmten metallischen Elementen verfasst, deren Änderung im Widerstand eine Funktion der Temperatur ist. In Kraft, wird ein kleiner Erregungsstrom über das Element geführt, und die Spannung, die zum Widerstand proportional ist, wird dann in Einheiten der Temperaturkalibrierung gemessen und umgewandelt. Das FTE-Element wird hergestellt, indem man einen Draht (Drahtwundelemente) wickelt oder einen Film (Dünnfilmelemente) auf einem keramischen oder Glaskern überzieht und das Element innerhalb einer keramischen oder Glaskapsel versiegelt.
Da das meiste RTDs einen niedrigen Anfangswiderstand haben, haben häufig 100 Ohm und eine kleine Veränderung im Widerstand pro Einheit der Temperaturspanne, wird der Widerstand der Anschlussleitung häufig mit drei oder 4en-adrig einer Brückenkonfiguration errichtet in die Messgeräte entschädigt. Indem er die richtigen Elemente und die Schutzhülle vorwählt, kann RTDs in einer Temperaturspanne (- 200 bis 650) des °C [- 328 bis 1202] °F. funktionieren.
Spezifikation:
|
Sonde Außendurchmesser
|
3mm, 4mm, 5mm, 6mm
|
|
FTE-Elementtyp
|
1xPt100
2xPt100
1xPt1000
2xPt1000
|
|
FTE-Drahtverbindung
|
Konfiguration mit 2 Drähten
Konfiguration mit 3 Drähten
Konfiguration mit 4 Drähten
|
|
Draht-Beschreibung
|
24 Gage Stranded Stainless Steel Braid

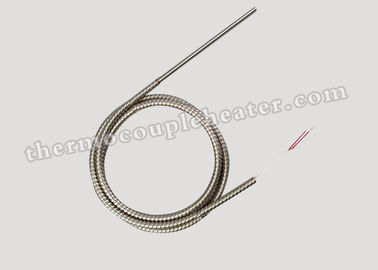

Flexibler Armor Cable
24 Gage Stranded Fiberglass Cable
24 Gage Stranded Cable
|
|
Beendigungsart
|
90mm aufgeteilte Führungen und bloße Enden.

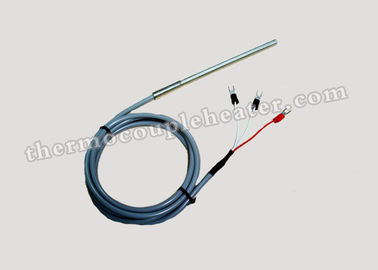

90mm aufgeteilte Führungen und Spatenansätze.
Standard Konfiguration des Stempels (2 u. 3 Draht einzig)
Standard Konfiguration der Buchse (2 u. 3 Draht einzig)

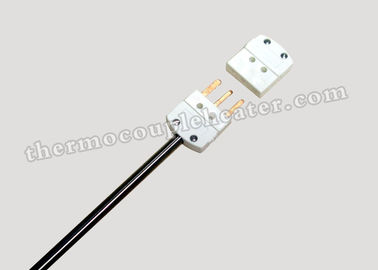

Konfiguration Mini Male Plugs (2 u. 3 Draht einzig)
Konfiguration Mini Female Jacks (2 u. 3 Draht einzig)
|
Eigenschaft:
Temperaturspanne -328 °F (- °C) 200 durch °F +1562 (°C) +850
Standardtemperatur veranschlagt für Gebrauch °F bis 1112 (°C) 600
Steife und bendable Hüllen
® beschichtete die verfügbaren Sonden
Elemente 100 oder 1000 Ohm, Klasse A (0,06%) oder B (0,12%)
Kurven-Europäer 100 Ohm @ 0 °C= 0,00385 Ohm/Ohm/Grad C
Kurven-Amerikaner 100 Ohm @ 0 °C =0.00392 Ohm/Ohm/Grad C
Dünnfilm- oder Drahtwunde, Platin, Nickel oder Kupfer
Hüllen-Durchmesser: 3mm, 4mm, 5mm, 6mm
Hüllenlänge: es gibt keine obere Grenze auf Hüllenlänge. Die minimale praktische Länge ist 2 Zoll.
Führungskonfigurationen: des Drahtes 2, 3 u. 4 einzelnes + Doppelelement,
Schneller Trennungsstandard u. -gewohnheit
Einschließungen: Standard- und explosionssicher
Übermittler: Lokalisiertes 4-20 MA, Hutschiene und Hauptberg, Standard- u. explosionssicher.
Thermowells
Anwendung:
Das metrische Rohr und Draht universelle FTE Pt100 ist entworfen worden, im untengenannten Bereich verwendet zu werden,
Automobil, Maschinentestzellen
Mit-Energie, Solar, Kohlevergasung, fossiler Brennstoff u. Kern
Brennstoffzellen
Nahrung u. Getränk
Öfen u. Kühler
Industrielle Prozesse
Medizinisch
Pharmazeutische Produkte
Chemisch u. petrochemisch
R&D
