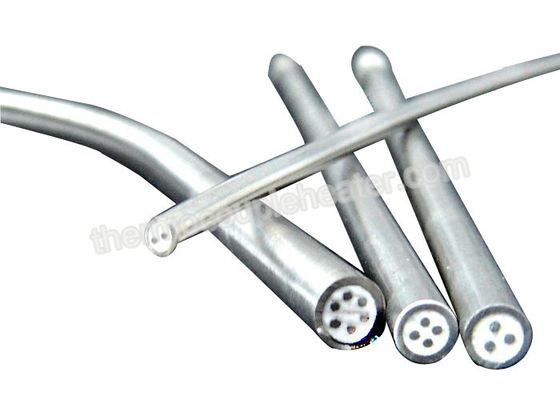

Hohe Genauigkeits-Mineral isolierte Stromkabel für Thermoelement/hitzebeständige Kabelummantelung

Hohe Genauigkeits-Mineral isolierte Stromkabel für Thermoelement/hitzebeständige Kabelummantelung

    • High Accuracy Mineral Insulated Power Cable for Thermocouple / Heat Resistant Cable Sheathing
    • High Accuracy Mineral Insulated Power Cable for Thermocouple / Heat Resistant Cable Sheathing
  • High Accuracy Mineral Insulated Power Cable for Thermocouple / Heat Resistant Cable Sheathing

    Produktdetails:

    Herkunftsort: China
    Markenname: GME
    Zertifizierung: ISO 9001

    Zahlung und Versand AGB:

    Min Bestellmenge: 100 Meter
    Preis: Negotiable
    Verpackung Informationen: Standardexportverpackung
    Lieferzeit: 3~20 Werktage nach empfingen Ihre Zahlung
    Zahlungsbedingungen: T/T, Western Union, Paypel
    Versorgungsmaterial-Fähigkeit: 300000 Meter pro Monat
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Produktname: Mineralisolierte Kabel Durchmesser: 0.25mm~12.70mm
    Kalibrierung: Kalibrierung K, J, E, T, N, S, R, B Leiter: 2 Drähte, 4wires, 6wires
    Genauigkeit: Klasse I Anwendung: Industrieller Temperaturfühler
    Kern: Simplex, Duplex, Triplex Hüllen-Material: SS304, SS321, SS316, INCONEL600 usw.
    Drahtdurchmesser: 15% -17% des Außendurchmesser Rohrstärke: 10% -12% des Außendurchmesser
    Isolierungs-Material: Magnesium-Oxid





    Hohe Genauigkeits-Mineral Isolierkabel für Thermoelement



    Hohe Genauigkeits-Mineral isolierte Stromkabel für Thermoelement/hitzebeständige Kabelummantelung



    Hohe Genauigkeits-Mineral isolierte Stromkabel für Thermoelement/hitzebeständige Kabelummantelung



    1. Beschreibung



    Mineral Isolierthermoelementleitungen sind die Mittellage, zum von Thermoelementen zu produzieren. Sie enthält gewöhnlich Edelstahl oder Inconel-Hülle, Magnesium-Oxid(mgo)-Pulver und thermoelektrische Leiter; Magnesium-Oxid(mgo)-Pulver wird in der Hülle abgeschafft, Trennung und elektrische Isolierung zwischen der Hülle und den thermoelektrischen Leitern beizubehalten. Magnesiumoxid (MgO) wird vorzugsweise als das Isoliermaterial für die MI-Thermoelementleitungen benutzt, weil es mit hohen Temperaturen und Druck stabil ist. Es liefert einen hohen Stromwiderstand und ist auch wirtschaftlich.



    2. Eigenschaft



    1). Die Metallhülle kann den inneren Thermoelementleiter gegen Verschmutzung schützen, macht sie feuchtigkeitsfest, schweißbar, kompakt und mechanisch stark.
    2). MI Isolierthermoelementleitung machen es einfach, Thermoelement im kleinen Durchmesser herzustellen;
    3). Die kleine Masse und die hohe Wärmeleitfähigkeit eines richtig gemachten Kabels ermöglicht schneller thermischer Antwort der fertigen Thermoelementversammlung.
    4). Verschiedene Hüllenmaterialien können vorgewählt werden, um hartnäckigen Widerstand gegen Ätzmittel- und extrem Temperaturumwelt zu leisten.



    3. Hüllen-Material



    SS304
    Max. Temperatur: 900°C (1650°F).

    Dieses Hüllenmaterial ist in der niedrigen Temperatur am weit verbreitetsten. Hauptsächlich verwendet in der Chemikalie, in der Nahrung, im Getränk und in anderen Industrien, in denen Korrosionsbeständigkeit ein Muss ist, das auch das preiswerteste korrosionsbeständige Hüllenmaterial ist. Abhängig von zerstörendem Karbidniederschlag in 482°C (900° zu 1600°F) zur Strecke 871°C.



    SS321
    Max. Temperatur: 871°C (1600°F). Ziemlich ähnlich Edelstahl 304 ausgenommen das Titan stabilisiert für intergranular Korrosion. SS321 wird verwendet, um Anfälligkeit zum Karbidniederschlag im 482° (900° zu 1600°F) zu überwinden zur Strecke 871°C. Hauptanwendungen sind Luftfahrt- und chemisch.



    SS316
    Max. Temperatur: 900°C (1650°F). Es ist die beste Korrosionsbeständigkeit der Austenitedelstahlgrade. Gute Korrosionsbeständigkeit in H2S. Größtenteils verwendet in der Nahrung und in der chemischen Industrie. Abhängig von zerstörendem Karbidniederschlag in 482° (900° zu 1600°F) zur Strecke 871°C.



    SS310
    Max. Temperatur: 1150°C (2100°F). Ähnlich aber verbessern Sie als 304 SS in der mechanischer und Korrosionsbeständigkeit. Auch gut in der Hitzebeständigkeit. SS310 enthält 25% Cr, 20% Ni. Nicht so duktil wie 304 SS.



    Inconel 600
    Maximale Temperatur: 1177°C (2150°F) ununterbrochen; 1260°C (2300°F) zeitweilig. Ähnlich 600 mit dem Zusatz des Aluminiums für bemerkenswerten Oxidationswiderstand legieren. Verwendet für Hochtemperaturkorrosionswiderstand, besonders gut in Karburierungsumwelt mit guter Zeitstandfestigkeit. Kann nicht in den Vakuumöfen verwendet werden! Anfällig gegen intergranular Angriff durch verlängerte Heizung in 538° gegen (1000° zu 1400°F) 760°C Temperaturspanne.



    4. Chemische Zusammensetzung



    Hüllen-Material Chemische Zusammensetzung Max. Temp. In einer Luft Schmelzender Temp.
    C Si Mangan P S Cr Ni Andere
    SS304 ≤0.07 ≤1.00 ≤2.00 ≤0.035 ≤0.03 17-19 8-11 - 900℃ 1405℃
    SS321 ≤0.12 ≤1.00 ≤2.00 ≤0.035 ≤0.03 17-19 8-11 5 (C%-0.02) ~0,08 870℃ 1400℃
    SS316 ≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.03 16-19 11-14 MO: 1.8-2.5 925℃ 1370℃
    SS310 ≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.03 24-26 19-22 Ti: 5C%-0.07 1090℃ 1405℃
    INC600 ≤0.15 ≤0.50 ≤1.00 ≤0.030 ≤0.015 14-17 >72 F.E.: 6-10, Cu: <0> 1090℃ 1400℃



    5. Hüllen-Spezifikation



    Hüllenmaterial Hülle Od (Millimeter) Wandstärke (Millimeter) Draht-Durchmesser (Millimeter) Spulen-Länge (m)

    SS304

    SS321

    SS316

    3,0 0.30-0.48 0.45-0.60 100
    3,2 0.32-0.58 0.48-0.68 100
    4,0 0.40-0.62 0.60-0.70 70
    4,8 0.48-0.83 0.72-0.85 70
    5,0 0.50-0.85 0.75-0.90 50
    6,0 0.60-1.08 0.90-1.10 50
    6,4 0.64-1.15 0.92-1.12 40
    8,0 0.80-1.44 1.20-1.40 30



    6. Kalibrierungs-Toleranz



    Leiter Kalibrierung Genauigkeit
    I II
    Toleranz Temperatur Toleranz Temperatur
    Ni-Cr - Ni-Si K 1,5 oder 0.4%t -40~1000 2,5 oder 0.75%t -40~1000
    Ni-Cr Si Ni-Si N -40~1000 -40~1000
    Ni-Cr - Konstantan E -40~800 -40~800
    F.E. - Konstantan J -40~750 -40~750
    Cu - Konstantan T 1,5 oder 0.4%t -40~350 1 oder 0.75%t -40~350
    Pint-relative Feuchtigkeit 10 - Pint S 1 oder 1+ (t-1100) x0.003 0~1600 1,5 oder 0.25%t 0~1600
    Pint-relative Feuchtigkeit 13 - Pint R 0~1600 0~1600
    Pint-relative Feuchtigkeit 13 - Pint-relative Feuchtigkeit 6 B --- ---

    600~1700
