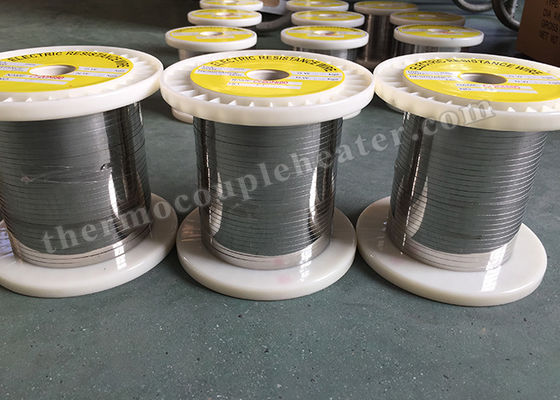

Hohe Hitze-Thermoelement-Komponenten-Art e-Chromel Constantan-Legierungs-Draht

Thermoelement-Legierungs-Draht

1. Thermoelement-Legierungs-Draht-Memorandum-Einleitung

Thermoelemente sind innerhalb der Industrie als Methode des Messens von Temperatur weit verbreitet und der Thermoelement-Draht ist die Durchschnitte, das Maß von der Quelle auf die Schreiber zu übertragen.

Das Prinzip der Verbindung von zwei verschiedenen Metallen, um eine Spannung zu schaffen ist die Basis für alle Thermoelemente und wir stellen die bedeutenden Arten und die Grade her, um die breite Palette von Anwendungen von den kleinen Messgeräten zur schweren Chemikalie und zu den Elektrizitätswerken zu treffen.

2.  Thermoelement-Legierungs-Draht-Parameter.

3.  Wie man Thermoelement-Legierungs-Draht wählt

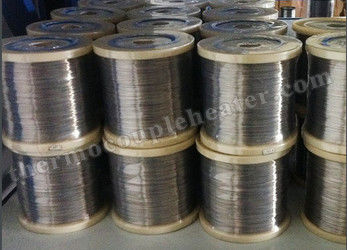

Thermoelementdraht, bloße Drahtart k des Thermoelements

1)  Schreiben Sie K (Chromel/Alumel)

Art K ist das „universelle“ Thermoelement. Es ist niedrige Kosten und, wegen seiner Popularität, ist es in einer großen Vielfalt von Sonden verfügbar. Thermoelemente sind im °C -200 bis +1200 °C Strecke verfügbar. Empfindlichkeit ist ca. 41 µV/°C.  Benutzen Sie Art K, es sei denn, dass Sie einen triftigen Grund nicht zu haben.

2)  Schreiben Sie E (Chromel/Constantan)

Art E hat ein mit hohem Ausschuss (68 µV/°C), das es gut angepasst (zum kälteerzeugenden) Gebrauch der niedrigen Temperatur macht.  Ein anderes Eigentum ist, dass es antimagnetisch ist.

3)  Schreiben Sie J (Eisen/Constantan)

Begrenzte Strecke (- °C) 40 bis +750 macht Art J weniger populär als, K. zu schreiben. Die Hauptanwendung ist mit alter Ausrüstung, die „moderne“ Thermoelemente nicht annehmen kann. J-Arten sollten nicht über °C 760 benutzt werden, da eine plötzliche magnetische Umwandlung dauerhaftes decalibration verursacht.

4)  Schreiben Sie N (Nicrosil/Nisil)

Hohe Stabilität und Widerstand zur Oxidation der hohen Temperatur macht Art N passend für Maße der hohen Temperatur ohne die Kosten von Arten des Platins (B, R, S). Entwarf, eine „verbesserte“ Art K, es zu sein wird populärer.

Thermoelementdraht, Platindraht

1)  Thermoelement schreibt B, sind R und S alle „edlen“ Metallthermoelemente und weisen ähnliche Eigenschaften auf. Sie liegen das stabilste aller Thermoelemente, aber das an ihrer niedrigen Empfindlichkeit (ca. 10 µV/°C) werden sie normalerweise nur für Maß der hohen Temperatur benutzt (°C) >300.

2)  Schreiben Sie B (Platin/Rhodium)
Entsprochen für Maße der hohen Temperatur bis zu Art b-Thermoelemente 1800 °C. ungewöhnlich (wegen der Form von theirtemperature/Spannungskurve) geben Sie den gleichen Ertrag bei 0 °C und 42 °C. Dieses macht sie unbrauchbar unter 50 °C.

3)  Schreiben Sie R (Platin/Rhodium)
Entsprochen für Maße der hohen Temperatur bis zu niedriger Empfindlichkeit von 1600 °C. (10 µV/°C) und hohe Kosten machen sie unpassend für universellen Gebrauch.

4) Schreiben Sie S (Platin/Rhodium)
Entsprochen für Maße der hohen Temperatur bis zu niedriger Empfindlichkeit von 1600 °C. (10 µV/°C) und hohe Kosten machen sie unpassend für universellen Gebrauch. Wegen seiner hohen Stabilitätsart S wird als der Standard der Kalibrierung für den Schmelzpunkt des Goldes verwendet (1064.43°C).

Wenn Sie Thermoelementarten vorwählen, garantieren Sie, dass Ihre Messausrüstung nicht die Strecke der Temperaturen begrenzt, die gemessen werden können. Nachstehend geführt die Strecke der Temperaturen auf, die der 8 Kanal Pico TC-08 messen kann.

4. Verpackungs-Informationen

5. Transport
